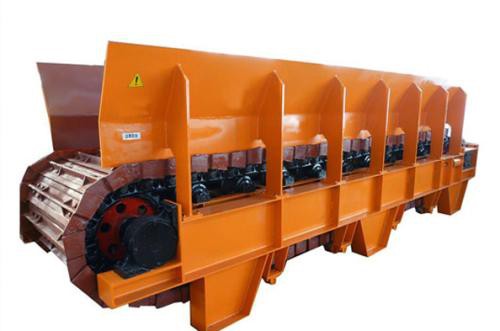

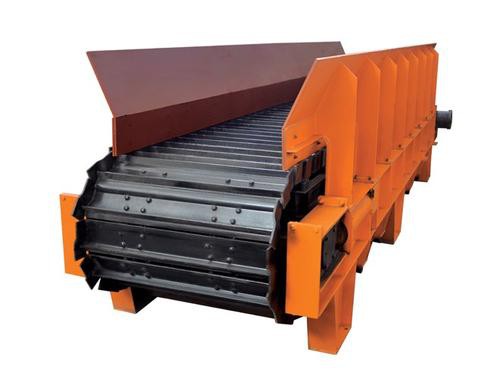

板式給料機

產品名稱: 板式給料機
產品分類: 給料機系列
公司名稱: 淄博巨鑫礦山機械有限公司
添加時間: 20/07/25
二維碼:

手機瀏覽

更方便

產品詳情

一、板式給料機簡介：

板式給料機一般為重、中和輕型三種，是選礦廠常見的給料、喂料設備，特別適用于短距離輸送給料粒度400mm以下的塊狀物料。該機在大型選礦廠破碎分級車間及水泥、建材等部門，作為料倉向初級破碎機連續、均勻給料之用，也可用于短距離輸送粒度、比重較大的物料。

二、板式給料機工作原理：

板式給料機由電動機、減速器驅動含有齒槽結構的頭部鏈輪轉動，從而使與鏈輪相嚙合的牽引鏈條，牽引裝有物料的輸送槽向前運行。承載機構—牽引鏈在支重輪上行走，托輪托住輸送槽,承受了物料與運行構件的重量。物料由位于尾部上方的儲倉內推落到輸送槽內，隨輸送槽向前運行至頭部罩殼的溜槽口卸出。

三、板式給料機產品優勢

1、設備采用標準的板鏈大輥?zhàn)渔渹鲃?dòng)，強度高，拉力大，無需潤滑，誤差小，長壽命使用無需維修；載料板采用合金鋼板焊接而成，強度大，使用時間長。

2、采用垂直交叉減速機，浮動懸掛安裝，維護便捷；主軸與鏈輪等聯接均采用脹套無鍵聯接，不僅強度好，而且拆裝簡單，維修便捷。

3、采用變頻電機進行驅動，易于操作和控制，啟動和調節更平穩，給料均勻準確，給料速度可以和主機進行聯動實現自動反饋給料，保證后續設備能力達到較大效能；拉緊裝置緩沖設計，減少設備振動沖擊。

四、板式給料機應用范圍廣

給料粒度大，可直接安裝在原料倉下，能承受較大的倉壓；受物料粒度成份、溫度、粘度、冰霜、雨雪或冰結物料影響較小，環境適應性強，能在惡劣工況環境下運行。

五、板式給料機的安裝調整和試機及維護保養：

1、板式給料機在正式安裝前20天，須按基礎圖尺寸把基礎位置澆注完畢。

2、安裝時根據安裝基礎首先定出板式給料機的縱向中心線和頭輪裝置的主動輪軸以及尾輪裝置的尾輪軸的橫向中心線。

3、安裝順序?yàn)椋侯^輪裝置、尾輪裝置、中間架、支重輥、鏈條、鏈板，后安裝支承與攔板。

4、安裝時須注意：

（1）拉線校對使頭部鏈輪和尾部鏈輪的縱向中心線重合，其誤差不得超過2.5mm。

（2）中間機架安裝要求互相平行。

（3）安裝鏈板時把每塊鏈板的大圓弧蓋住另一塊鏈板，且使大圓弧的朝向和輸送方向一致。

（4）傳動裝置的中心高和給料機傳動軸聯軸器的中心高應一致，其偏差不得超過1.5mm。

（5）適當調整張緊裝置螺桿的力度，鏈條的張緊力不必太緊。

（6）安裝完畢，先用手轉動電動機軸伸的聯軸器，帶動整機試轉動，觀察各轉動部件是否轉動靈活，如有卡死現象應立即排除和調整。

（7）詳細檢查機子各聯接處的螺栓螺母有無松動，如有松動須加以緊固。

技術參數：

型號及規格 Model	寬度 Width (mm)	鏈輪中心距 Srocketconto dstance (mm)	給料粒度 Feed8120 (mm)	給料速度 Feedrale (m/s)	生產能力 Throughput (t/h)	減速器 Retarder		電動機Motor		外形尺寸 Shapesize	重量 weight (t)
型號及規格 Model	寬度 Width (mm)	鏈輪中心距 Srocketconto dstance (mm)	給料粒度 Feed8120 (mm)	給料速度 Feedrale (m/s)	生產能力 Throughput (t/h)	結構 struciuro	速比 c00drald	型號Model		外形尺寸 Shapesize	重量 weight (t)
C8X1250X4500	1250	4500	<600	0.03-0.07	100-350	交與行星	490	MDSP200L2-6	22	7070X3950X2260	22.33
G8X1500X4500	1500	4500	≤700	0.04-0.08	200-500		490	MDSP200L2-6	22	7340X4249X2480	25.87
CGEX1250X6000	1250	6000	<600	0.0-0.07	100-350		490	MDSP225M-6	30	8570X3950X2260	28.07
CBX1600X6000	1600	6000	≤750	0.04-0.08	200-550		490	MDSP250M-6	37	9138X4349X2580	29.37
G8XI1750X6000	1750	6000	≤800	0.03-0.07	250--650		490	MDSP250M-6	37	9128X4499X2730	33.65
CEX2000X6000	2000	6000	≤950	0.03-0.07	400-900		490	MDSP280S-6	45	9183X4794X2980	47.93
G8X1500X6000	1500	6000	≤700	0.03-0.07	200-500		490	MDSP250M--6	37	9183X4249X2480	29.07
GBX1500X7000	1500	7000	<700	0.04-0.08	200-500		490	MDSP250M-6	37	932X4249X2480	30.08
CEX1500X8000	1500	8000	<700	0.03-0.07	200-500		490	MDSP250M-6	37	11138X4249X2480	35.65
CBX2000X8000	2000	8000	≤950	0.03-0.07	400-900		490	MDSP280M-6	55	11138X4794X298	52.22
(10010000	2000	10000	≤850	0.03-0.07	250-700		490	MDSP280S-6	45	13138X4594X2780	41.82
(2000X10000	2000	10000	≤950	0.03-0.07	400-900		495	MDSP280M-6	55	13138X4794X2980	57.23
